4.3光的折射

班级：_______________姓名：________________

第四章   光的世界

第三课时   光的折射

基础测试

请绘制下图1中一束光从空气斜射入水中，请画出反射光线和折射光线。

2、光从一种介质     射入另一种介质时，传播方向发生偏折，这种光现象叫做             。

3、光的折射特性：①光线、入射光线和法线在同一          ；②光线和入射光线分别位于       两侧；③光从空气斜射入其他介质时，折射角        入射角。

二、能力训练

1、下列现象属于光的折射形成的是（　　）

A．日食           B．黑板“反光”          C．桥在水中的倒影         D．池水看起来变浅

    2、．如图所示的光现象中，与“潭清疑水浅”成因相同的是（　　）

A．湖面“月影”     B．杯中“断笔”          C．墙上“孔雀”          D．镜中“风景”

    3、手电筒发出的光竖直向下照射到一个空烧杯底部，光线投射到烧杯底部形成一个圆形光斑(如图1中虚线所示).当再向烧杯中注水到一定高度时，烧杯底部的光圈会变为如图中的（　　）

A．                 B．                    C．                  D．

4、如图2甲所示，有经验的渔民叉鱼时，总是瞄准看到的鱼的下方，图乙中能解释此现象的是（　　）

A．         B．               C．              D．

    5、如图3是从平面镜中看到的钟表的像，小明利用平面镜成像的特点，得出此时钟表的时间是_____。

三、挑战应用

1、如图4所示，一束光线透过容器的玻璃侧壁斜射到容器中，在P处形成一光斑，在向容器里逐渐加满水的过程中，光斑将（　　）

A．一直向左移动                            B．一直向右移动

C．先向左移动再向右移回到P点             D．先向右移动再向左移回到P点

    2、如图5所示，化学老师在做“稀释浓硫酸”的演示实验时，发现用于搅拌的玻璃棒“折断”了。从物理学角度来看，这一现象是由于光的___________而形成的；同学们可以看到水中玻璃棒___________(选填“放大”“缩小”或“等大”)的虚像。

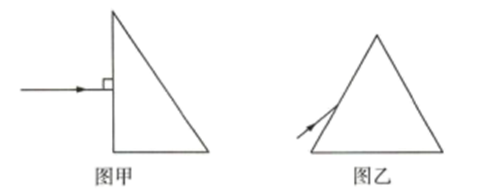

3、（1）如图6甲所示，一束光垂直射到玻璃砖的一个面作出这束光进入玻璃砖并发生折射从斜面离开玻璃砖的大致径迹.要求在斜面处标出法线。

（2）如图6乙所示，一束光斜射向一块由玻璃制成的三棱镜的侧面，请画出这束光进入三棱镜的折射光线和从三棱镜的另一侧面射出时的折射光线。

3、知信息分析推理得出信息，是学习能力的一种表现。在学习了“光的折射”后，小明提出了新的问题：不同物质对光的折射能力不同，折射由什么因素决定的呢？

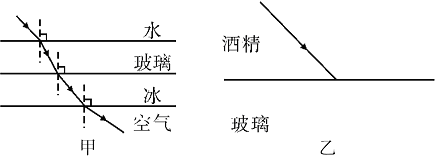

(1)为了解决小明的疑问，小聪查阅资料，给小明提供了如图7所示和如表所示的相关信息，仔细观察图中的光路，对照表中的数据，可以得出结论：

①当_______________________时，折射角小于入射角；反之，折射角大于入射角；②表格中提供的五种物质中，________对光的折射能力最强。

(2)根据上述信息，画出乙图光从酒精斜射入玻璃时折射光线的大概位置。

参考答案

基础测试

1、

2、相等   相等 正 虚 垂直

3、反射

二、能力训练

1、D   2、B   3、B   4、B

5、OA    PQ    右侧

三、挑战应用、

1、C

2、折射    放大

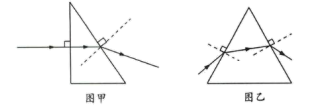

3、

4、（1）光从传播速度大的介质斜射入传播速度小的介质中    玻璃
